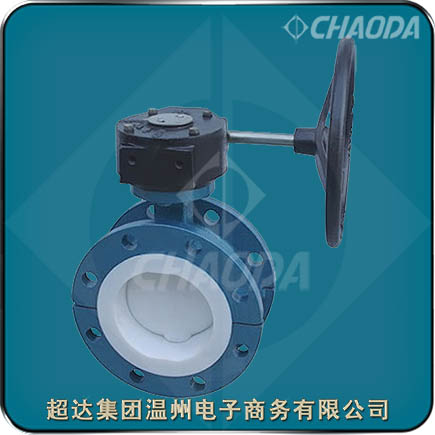

襯氟蝶閥

    超達集團專業研制生產襯氟蝶閥等閥門產品，超達生產的襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的 硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。

型號：D44F、D74F、D341F、D373F等
口徑：NPS4～NPS48、DN100～DN2000
壓力：Class150、PN6～PN16
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、 高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

襯氟蝶閥產品簡介

    襯氟蝶閥適用于DN100～DN2000、PN6～PN16的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的襯氟蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。襯氟軟密封蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。襯氟蝶閥一般采用法蘭連接，也可采用對焊連接。

襯氟蝶閥分類：

1、按結構形式分類，襯氟蝶閥可分為

(1)中心密封蝶閥(2)單偏心密封煤閥(3)雙偏心密封蝶閥(4)三偏心密封蝶閥

2、按密封面材質分類，襯氟蝶閥可分為

(1)軟密封蝶閥。1)密封副由非金屬軟質材料對非金屬軟質材料構成。2)密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

3、襯氟蝶閥按密封形式分類，襯氟蝶閥可分為

(1)強制密封蝶閥1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

4、襯氟蝶閥按工作壓力分類，襯氟蝶閥可分為

(1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。(2)低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。(3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。(4)高壓碟閥。公稱壓力PN為10。0--80．0MPa的蝶閥。(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

5、襯氟蝶閥按工作溫度分類，襯氟蝶閥可分為

(1)高溫蝶閥。t>450 C的蝶閥(2)中溫碟閥。120 C<t<450 C的蝶閥(3)常溫蝶閥。一40C<t<；120 C的蝶閥(4)低溫蝶閥。一100<t<一40 C的蝶閥(E)超低溫蝶閥。t<一100 C的蝶閥

6、襯氟蝶閥按連接方式分類，襯氟蝶閥可分為

(1)對夾式蝶閥(2)法蘭蝶閥(3)支耳式蝶閥(4)焊接式蝶閥

襯氟軟密封蝶閥產品特點

    超達研制生產的襯氟蝶閥具有結構簡單、體積小、重量輕、材料耗用省、操作簡便、迅速。選用不同材料的零件，可適應不同的介質、工況，使成本與性能達到較佳效果。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

襯氟蝶閥標準規范

 設計制造標準：API 609、GB/T 12238、JB/T 8527
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

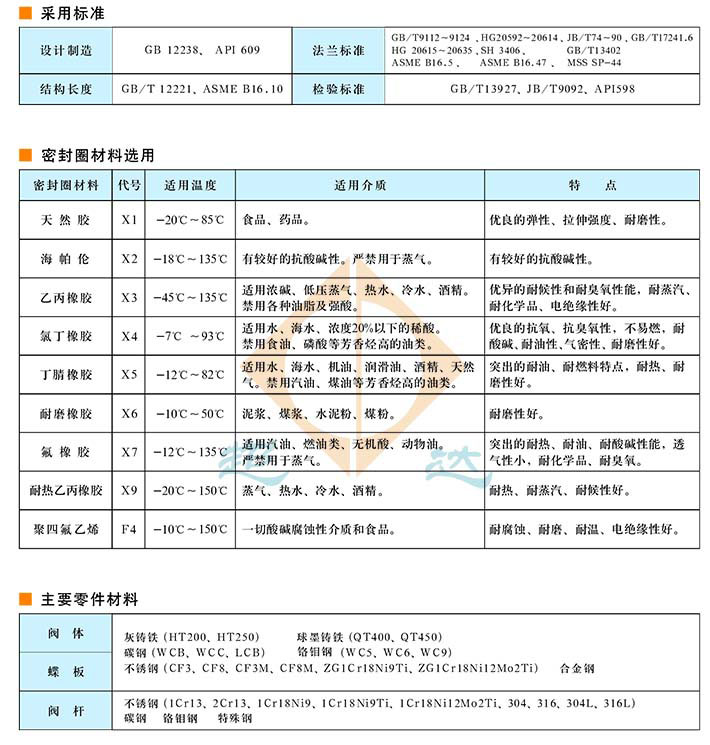

襯氟蝶閥零件部件材料

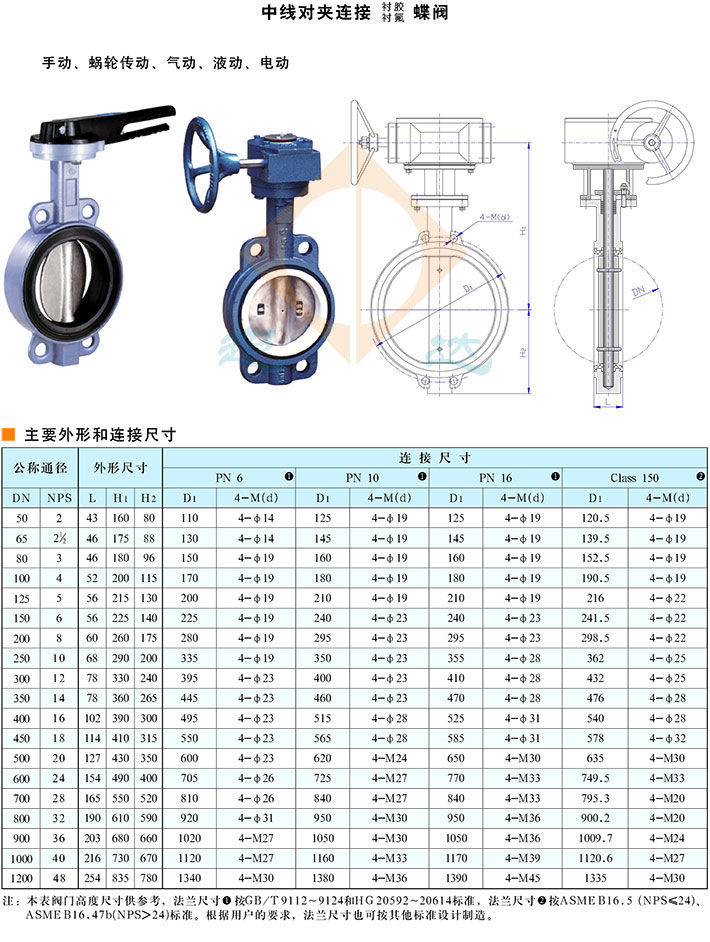

襯氟蝶閥結構外形尺寸
