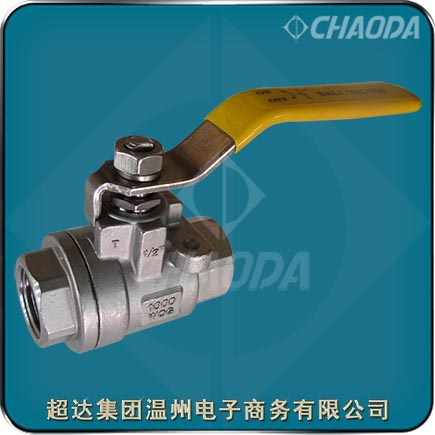

兩片式內螺紋連接球閥

    兩片式絲扣球閥一般適用于家裝建筑，或者是蒸汽管道等小型管道，價格便宜，對工廠單位來說造價低。超達集團生產兩片式絲扣球閥等閥門產品，超達生產的兩片式絲扣球閥具有自然的防靜電結構、防止誤操作結構、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。

    球閥主要用于接通或阻斷管路介質，尤以用在要求迅速開閉的部位更佳，如應急卸荷等處。球閥主要由閥體、閥蓋、密封閥座、球體和閥桿等組成。球閥可分為浮動球閥和固定球閥兩大類。浮動球閥的特點是球體可以自由浮動。根據密封座結構不同又分為固定密封座和帶活動密封座兩種。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)  承插焊(SW)，并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

型號：QL11F
口徑：NPS?～NPS3、DN10～DN80
壓力：Class800以下
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

內螺紋連接球閥產品簡介

    兩片式絲扣球閥適用于Class800以下、DN10～DN80的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的兩片式絲扣球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。兩片式絲扣球閥的驅動方式為手動、蝸輪傳動、氣動或電動。兩片式絲扣球閥采用螺紋連接。

    兩片式廣式絲扣球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。在相同的球閥連接口徑和相同的管道壓力下，一片式球閥的介質通過的口徑小，通過的介質流量也就??；二片式球閥的流體通過口徑次之，三片式球閥的介質通過口徑大，它和球閥的連接口徑一樣大，流量當然也是大的?？梢愿鶕?jù)實據工況要求來選用。兩片式絲扣球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。兩片式絲扣球閥密封性好，但球閥球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。

廣式兩片式球閥產品特點

    超達研制生產的兩片式絲扣球閥具有自然的防靜電結構、防止誤操作結構、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。

    兩片式內螺紋球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，兩片式絲扣球閥閥腔異常升壓時，閥桿不會被沖出?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。在兩片式絲扣球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達兩片式絲扣球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。

兩片式絲扣球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.11
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

兩片式絲扣球閥零件部件材料

兩片式絲扣球閥結構外形尺寸
