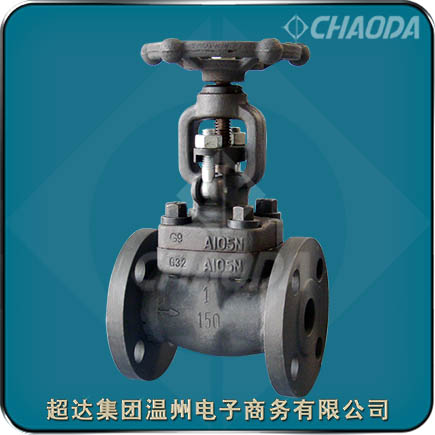

Class150鍛焊鍛鋼閘閥

    超達集團專業研制生產Class150鍛焊鍛鋼閘閥等閥門產品，超達生產的Class150鍛焊鍛鋼閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。

    手輪通過鍛焊鍛鋼閘閥閥桿螺母將扭矩傳遞至閥桿上，閥桿采用A182F6（1Cr13）鍛造并調質處理，硬度HB220～250。為了減少力在傳遞過程中的損耗，鍛焊鍛鋼閘閥閥桿螺母選用高鎳球鐵A439GR.D2或銅合金（高鎳球鐵具有一定的自潤滑性），硬度比閥桿小HB50左右。大口徑、高壓鍛焊鍛鋼閘閥可在閥桿螺母上、下加上推力軸承，同時設有油杯結構，可定期加入固體油脂，保持潤滑，使閥門是中具有較輕的扭矩。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Z41Y、Z40H、Z40T1～T8等
口徑：NPS?～NPS2、DN15～DN50
壓力：Class150
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

Class150鍛焊鍛鋼閘閥產品簡介

    Class150鍛焊鍛鋼閘閥適用于Class150～Class1500、PN16～PN100的各種管路上，大部分閘閥要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。超達集團的Class150鍛焊鍛鋼閘閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。Class150鍛焊鍛鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。Class150鍛焊鍛鋼閘閥一般采用法蘭連接，也可采用對焊連接。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品。“超達”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

Class150鍛焊鍛鋼閘閥產品特點

    超達研制生產的Class150鍛焊鍛鋼閘閥流體阻力小，適用的壓力、溫度范圍大、重量輕、啟閉省力、介質不受流向影響。

    Class150鍛焊鍛鋼閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。Class150鍛焊鍛鋼閘閥填料函設計成水密封結構，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系統與大氣隔離，保證良好的氣密性。高壓鍛鋼閘閥啟閉件采用雙閘板雙向彈性密封，啟閉輕松，密封可靠，性能良好。閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

Class150鍛焊鍛鋼閘閥標準規范

   設計制造標準：API 602
    結構長度標準：ASME B 16.10
     連接端標準↓：
     ○法蘭連接—ASME B 16.5
     試驗檢驗標準：API 598

Class150鍛焊鍛鋼閘閥零件部件材料

Class150鍛焊鍛鋼閘閥結構外形尺寸
