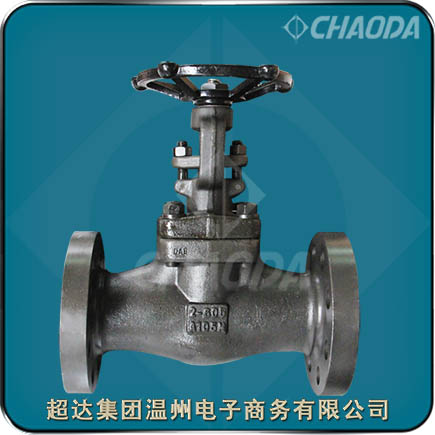

手動鍛造閘閥

    鍛造閘閥是指關閉件（閘板）沿通道軸線的垂直方向移動的閥門，在管道上主要作為切斷介質作用。鍛造閘閥不可作為節流用。超達集團專業研制生產鍛造閘閥等閥門產品，超達生產的鍛造閘閥具有彈性、鋼制閘板結構；閥體閥蓋采用螺柱螺母，壓力自緊式密封結構；中法蘭采用碳鋼，不銹鋼，柔性石墨，金屬環墊等材料的密封墊片；采用手輪傳動、電動、齒輪傳動、鏈輪傳動；閥門有上密封結構，輔助密封；閥座采用鍛造閥座、不銹鋼閥座，密封面堆焊合金等結構特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Z41Y、Z61H、Z61Y、Z40H、Z40T1～T8等
口徑：NPS?～NPS2、DN15～DN50
壓力：Class150～Class1500、PN10～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

鍛造閘閥介紹

    鍛造，是利用鍛壓機械對金屬坯料施加壓力，使其產生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法。鍛造閘閥可根據使用管線的壓力要求，設計成Class150～Class1500、PN16～PN100整體鍛造閘閥。閥門的結構是決定閥門質量的重要因素之一。超達鍛造鋼制閘閥的閥蓋和支架為分體式，閥桿螺母自下往上安裝。填料壓蓋為整體式。閥蓋與閥體中法蘭的連接螺栓是閥門的一個重要零件，無特殊要求，中法蘭連接螺栓選用優質碳素鋼，在實際應用中我國螺栓材料大多采用滿足GB 3077-1999中的35CrMoA，與一些先進工業國家標準規定采用的材料基本一致。

    鍛造閘閥閥座和閘板密封面采用等離子堆焊、氬弧堆焊工藝堆焊D802、Co112F硬質合金，滿足在650℃以下的高溫高壓工況使用。內壓式自緊密封設計。壓力越高，密封愈可靠。鍛造閘閥閘板可選用彈性楔式閘板結構（結構緊湊）、楔式雙閘板結構密封面角度可自動補償。

鍛造閘閥特點

    Class150、JIS10K、PN10整體式鍛造閘閥一般采用碳鋼或不銹鋼＋柔性石墨復合墊片，Class300、JIS20K、PN16～PN100閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，Class600閘閥一般采用不銹鋼＋柔性石墨纏繞墊片，也可采用金屬環墊，Class900、PN160閘閥一般采用金屬環墊，Class1500～Class2500閘閥一般采用壓力自緊密封結構。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

鍛造閘閥產品標準

   設計制造標準：API 602、JB/T 7746
    結構長度標準：ASME B 16.10、GB/T 12221
     連接端標準↓：
     ○法蘭連接—ASME B 16.5、GB/T 9113
     ○螺紋連接—ASME B 1.20.1
     ○承插連接—ASME B 16.11
     試驗檢驗標準：API 598、GB/T 26480

鍛造法蘭連接閘閥零件材料

鍛造閘閥尺寸規格
