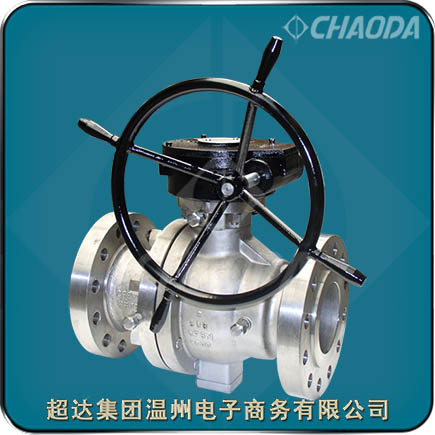

硬密封固定球閥

    QA47Y硬密封固定球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。

型號：QA47Y、QA347Y、QA647Y、QA947Y
口徑：NPS4～NPS24、DN100～DN600
壓力：Class150～Class2500、PN16～PN420
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

硬密封固定球閥產品簡介

    硬密封固定球閥適用于Class150～Class2500、PN16～PN420的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。超達閥門集團的硬密封固定球閥適用于非腐蝕型介質、弱腐蝕性介質、硝酸、醋酸、氧化性介質、尿素等多種介質，特別適用于含固體顆粒介質、料漿、煤粉、灰渣等苛刻工況。硬密封球閥具備了耐高溫、耐摩擦和雙流項進、出口自密封功能，其中二塊式還備有了出口單向密封、由不銹鋼彈簧來調節閥座，使閥門的扭矩更加均衡，閥門在高頻率、高溫差、高壓差的條件下，開關性能穩定。

硬密封固定球閥產品特點

    超達研制生產的硬密封固定球閥具有先進的球體和閥座硬化技術、防止閥門在高溫下的漲死、優異的密封性能、完全的防火結構設計、自然的防靜電結構設計、雙阻斷及泄放功能等特點。

    超達硬密封固定球閥一般采用球前閥座密封結構。硬密封固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

硬密封固定球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

硬密封固定球閥零件部件材料

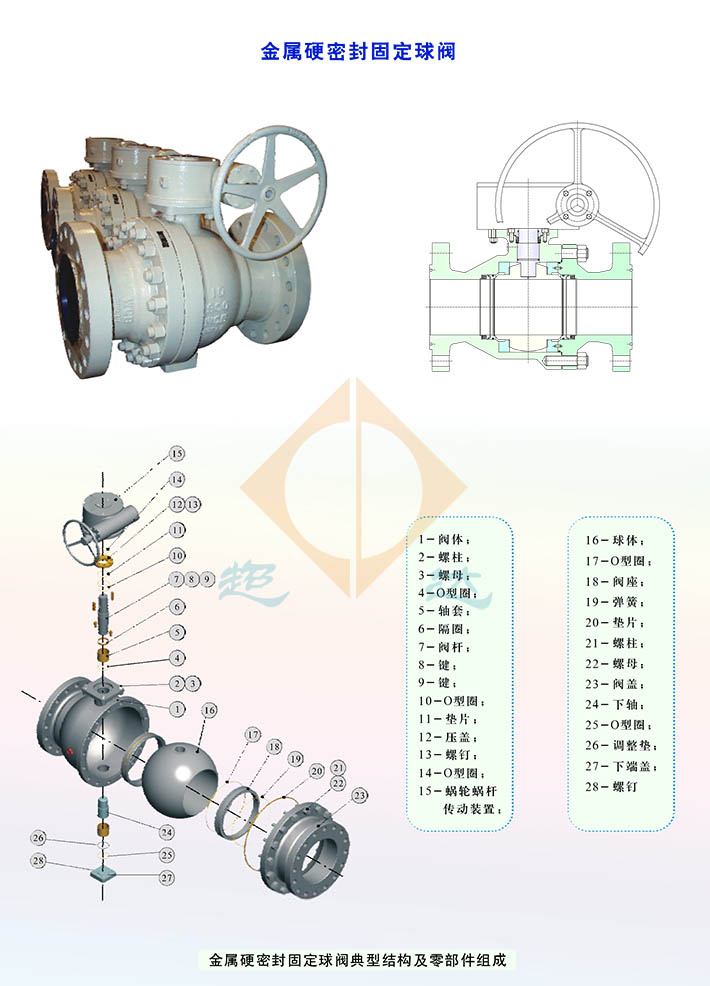

硬密封固定球閥結構外形尺寸
