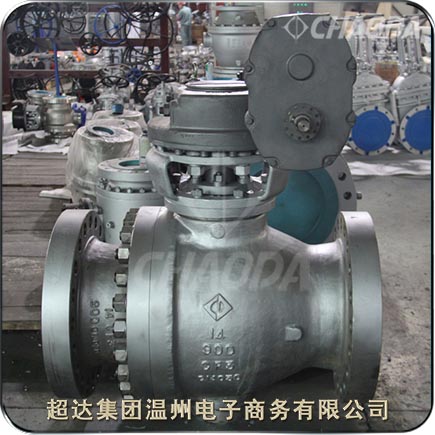

高溫耐磨損球閥

    高溫耐磨球閥球體表面采用特殊表面硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封圈之間有合適的硬度差，因此高溫耐磨球閥適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨，金屬纏繞式墊片，能用于高溫、高壓工況，并具有耐火燒功能。超達集團生產的硬密封球閥采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE 填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于耐磨球閥壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。

型號：QT347Y、QT47Y、QT647Y
口徑：NPS4～NPS24、DN10～DN600
壓力：Class150～Class2500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

高溫耐磨損球閥產品簡介

    高溫耐磨球閥，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。確定自己設備在耐磨球閥方面的用途、基本工作條件、基本情況。確定耐磨球閥的公稱尺寸和連接方式，耐磨球閥的操作方式，并根據所輸送的介質和基本參數來選購。確定所選用的耐磨球閥參數，包括結構長度、法蘭連接形式和基本的尺寸，以及開關閉的高度齒輪、螺栓孔尺寸數量、整個耐磨球閥的外形等等。 選用不同的材質，超達集團的高溫耐磨球閥適用于非腐蝕型介質、弱腐蝕性介質、硝酸、醋酸、氧化性介質、尿素等多種介質，特別適用于含固體顆粒介質、料漿、煤粉、灰渣等苛刻工況。高溫耐磨球閥的驅動方式為手動、蝸輪傳動、氣動或電動。高溫耐磨球閥一般采用法蘭連接，也可采用對焊連接。

高溫耐磨球閥產品特點

    超達研制生產的高溫耐磨球閥具有先進的球閥座硬化技術、防止閥門在高溫下的漲死、優異的密封性能、完全的防火結構設計、自然的防靜電結構設計、雙阻斷及泄放功能等特點。

    本身具有防火防靜電功能。手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。采用下裝式閥桿、設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。閥座采用圓柱形彈簧加截的金屬硬密封結構，能適應于較高溫度及各種粉塵與固體顆粒介質。

    采用先進的球體和閥座硬化技術

    超達公司高溫耐磨球閥的球體與閥座完全采用金屬對金屬的密封方式，為了確保硬密封球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速?lài)娡俊㈡嚮鶉姾?、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，高溫耐磨球閥的球體和閥座的表面硬度一般可以達到HRC60以上，較高可達HRC74以上。高溫耐磨球閥密封面材料耐溫一般可達540℃，較高可達980℃。材料的結合強度可以達到10000PSI以上。密封面材料還具有很好的耐磨擦、耐沖擊等性能。

高溫耐磨球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 21385
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

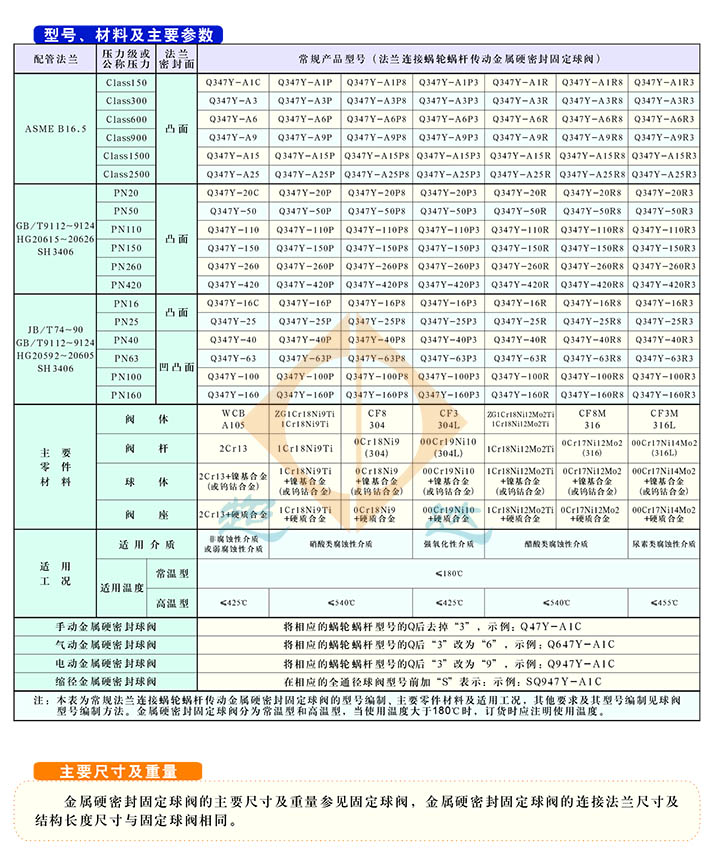

高溫耐磨球閥零件部件材料

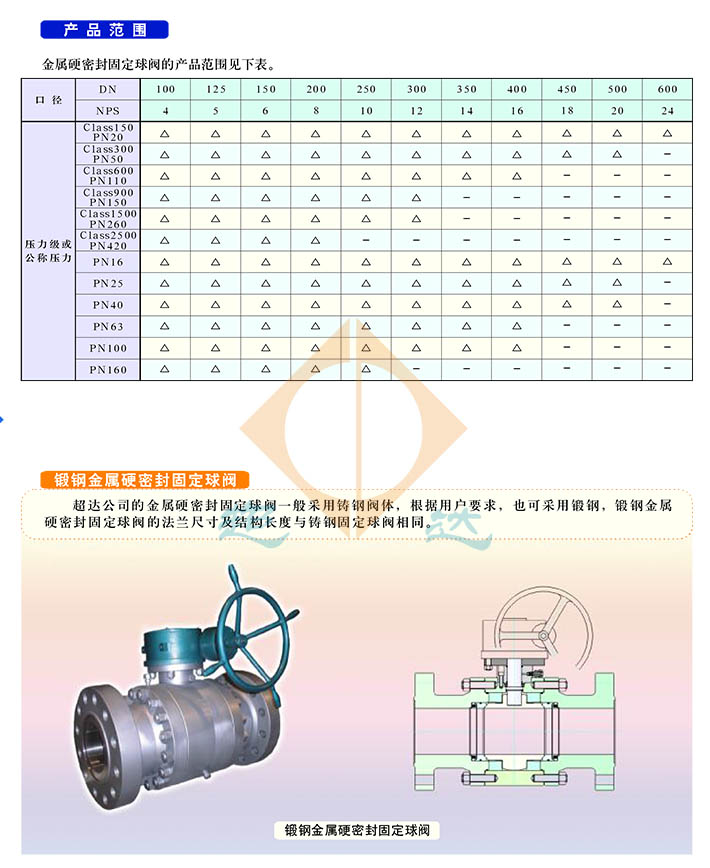

高溫耐磨球閥結構外形尺寸
