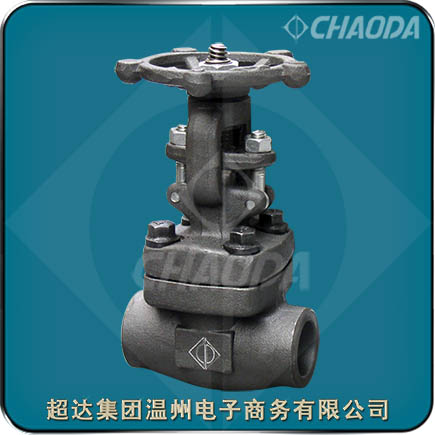

手動承插焊連接鍛鋼閘閥

    超達集團專業研制生產承插焊連接鍛鋼閘閥等閥門產品，超達生產的承插焊連接鍛鋼閘閥具有先進的螺栓連接閥蓋或者壓力自緊密封式閥蓋結構設計、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等特點。承插焊是將管道伸入閥體進行焊接，成型后和內螺紋連接外形相似。一般地說2"以下的碳鋼管、不銹鋼管，承插焊用的都較多；不銹鋼管2"以下也有使用對焊，如滑套法蘭翻邊處；鈦管、雙相鋼、鎳基合金等基本上都用對焊。

    承插焊閘閥一般用于小于等于DN40的小管徑，比較經濟。小口徑管道一般壁厚較薄，易錯邊和燒蝕，對焊難度較大，比較適用于承插焊。另外承插焊的承口有補強的作用，所以高壓下也多有使用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：ZA60H、ZA60T1～T8、Z60H、Z60T1～T8等
口徑：NPS?～NPS2、DN15～DN50
壓力：Class150～Class1500
材質：材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

鍛鋼電動承插焊式閘閥產品簡介

    承插焊連接鍛鋼閘閥適用于Class150～Class1500、DN15～DN50的各種管路上，用于截斷或接通管路中的介質。承插焊連接鍛鋼閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。承插焊連接鍛鋼閘閥的驅動方式為手動、齒輪傳動、氣動或電動。

    壓力等級較低口徑又較小的閥門，大多是承插焊連接，壓力等級高的往往都是對接焊連接。對接焊需100%進行探傷試驗，以確保無泄漏。承插焊形成的是角焊縫，而對接焊形成的則是對接焊縫。從焊縫的強度、受力狀況等分析對接的要優于承插的，所以在壓力等級較高的場合、使用狀況惡劣的場合宜采用對接的形式。

    所有鍛鋼閘閥均有上密封結構設計，承插焊連接鍛鋼閘閥一般設有一個可更換的上密封座，不銹鋼閘閥一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。閘閥處在全開位置時，上密封結構能夠可靠密封。但是，根據API 600標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。

承插焊連接鍛鋼閘閥特點

    超達研制生產的承插焊連接鍛鋼閘閥具有先進的螺栓連接閥蓋或者壓力自緊密封式閥蓋結構設計、優異的密封性能、新穎的升降式閥桿，非升降式手輪設計、楔式單閘板、金屬密封面等特點。

    承插焊連接鍛鋼閘閥均有上密封結構設計，碳鋼閘閥一般設有一個可更換的上密封座，不銹鋼閥門一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。承插焊連接鍛鋼閘閥處在全開位置時，上密封結構能夠可靠密封。但是，根據API 600標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。承插焊連接鍛鋼閘閥閥桿采用整體鍛造結構，閥桿較小直徑按照標準規定，閥桿與閘板采用形結構連接，承插焊連接鍛鋼閘閥的閥桿與閘板連接處的強度大于閥桿梯形螺紋處的強度，閥桿與閘板連接處的強度試驗符合API591的規定。

鍛鋼硬密封承插焊閘閥產品標準

   設計制造標準：API 602、JB/T 7746
    結構長度標準：ASME B 16.10、GB/T 12221
     連接端標準↓：
     ○承插連接—ASME B 16.11
     試驗檢驗標準：API 598、GB/T 26480

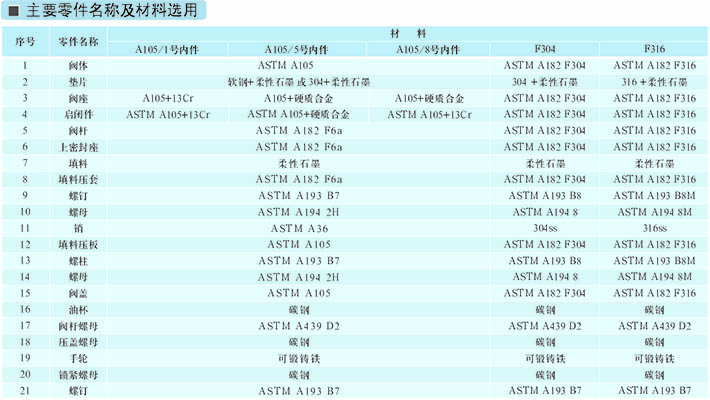

承插焊連接鍛鋼閘閥零件材料

承插焊連接鍛鋼閘閥結構尺寸
