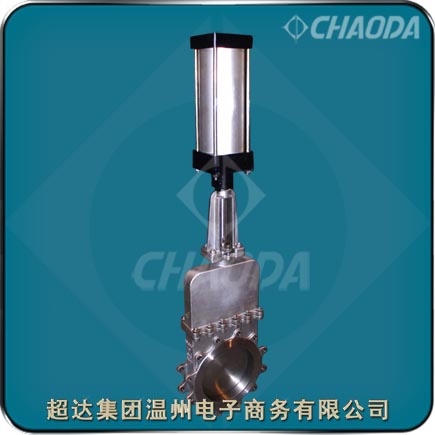

美標刀型閘閥

    刀型閘閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。刀型閘閥閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Z373H、Z373W、Z673H、Z673Y
口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150、PN16
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

美標鑄鋼電動刀型閘閥產品簡介

    刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。刀型閘閥的閘板有兩個密封面，較常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

    刀型閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在刀型閘閥開啟和關閉的過程中，刀型閘閥閘板與密封面磨擦較少，經久耐用。刀型閘閥采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。刀型閘閥在手輪頂部加裝封套裝置后，可以使刀型閘閥活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。

    刀型閘閥驅動方式：手動，鏈輪，電動，氣動，液動，傘齒輪，電控液動和氣液動等驅動方式。刀型閘閥閥桿：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。

   刀型閘閥安裝使用說明

   刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
   刀型閘閥各連接部位螺栓，要求均勻擰緊；
   檢查填料部位要求壓緊，既保證填料的密封性，也要保證刀型閘閥的閘板開啟靈活；
   用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
   用戶在安裝閥門時，必須預留閥門驅動的必要空間；
   驅動裝置的接線須按線路圖進行；
   刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

美標鋼制刀型閘閥產品特點

    超達研制生產的刀型閘閥具有結構簡單緊湊、操作輕便、體積小、通道流暢、流阻小、重量輕、易安裝拆卸等特點。

維修方便，無須拆下刀型閘閥即可更換閥門的密封。

溫度一般在120℃以下使用，高溫也可以用特殊材質代替使用。

閘斷效果好、刀型閘閥能有效解決含有塊狀、顆粒及纖維介質閘斷后的泄漏現象。

全通徑設計，通過能力強。

密封效果好，U型密封墊具有良好的彈性。

壓力范圍一般都1.6MPa以內使用。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

鑄鋼刀型閘閥標準規范

 設計制造標準：API、JB/T 8691-2013
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

鋼制刀型閘閥零件材料

法蘭連接刀型閘閥結構外形尺寸

刀閘閥主要外形及連接尺寸：
