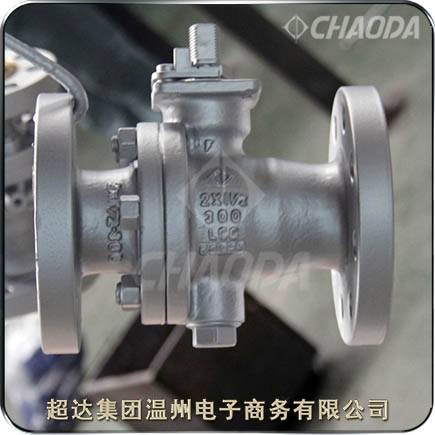

縮徑固定球閥

    超達SQ647F縮徑固定球閥一般采用球前閥座密封結構?？s徑固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    美標縮徑球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動縮徑球閥閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱"超達集團"）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：SQ647F、SQ947Y、SQ47Y等
口徑：NPS2?～NPS36、DN65～DN900
壓力：Class150～Class2500、PN20～PN420
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: [email protected]

縮徑固定球閥產品簡介

    縮徑固定球閥適用于Class150～Class1500、PN20～PN420的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的縮徑固定球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。縮徑固定球閥的驅動方式為手動、蝸輪傳動、氣動或電動?？s徑固定球閥一般采用法蘭連接，也可采用對焊連接。縮徑固定球閥不僅能適當?shù)慕档统杀炯皟r(jià)格，而且能滿足用戶的一些特定要求。

    在固定球閥的使用現場發生火災時，當聚四氟乙烯、橡膠等非金屬材料制作的閥座密封圈、閥桿的O型密封圈以及中法蘭O型密封圈在高溫下?lián)p壞后，超達縮徑固定球球閥能夠借助于特別設計的金屬對金屬輔助密封結構或柔性石墨密封結構，有效地控制閥門的內漏和外漏。對于用戶有防火要求的固定球閥，超達公司的防火結構設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

    對于某些特定的工況要求以及用戶要求，超達縮徑球閥可以采用球前球后雙重密封結構設計，即使其中一個密封副因意外情況密封失效，縮徑球閥仍然能夠正常工作，從而提高了縮徑固定球閥的密封可靠性。

    超達公司的縮徑固定球閥均設置了安裝驅動裝置的支架平臺，可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置、電動裝置、液動裝置以及氣液聯動裝置等。閥桿采用防吹出結構設計。下端大上端小的閥桿在上端蓋和螺釘?shù)亩ㄎ幌拢词乖陂y腔異常升壓的情況下，也能保證閥桿不會被介質吹出。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有"超達"牌閥門產品。"超達"牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

縮徑固定球閥產品特點

    超達研制生產的縮徑固定球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    雙阻斷及泄放功能

    超達固定球閥一般采用球前閥座密封結構。Q47F手動固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。 當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

    閥門中腔的自動泄壓

    當滯留在閥門中腔的液體介質由于溫度升高而汽化,導致中腔壓力異常升高時,不需通過安全閥，中腔內的介質能夠依靠其本身的作用力推動閥座而自動泄壓，從而確保閥門的安全，這也對保證閥門在輸送液體介質時的安全性非常重要。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

縮徑固定球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

縮徑固定球閥零件部件材料

縮徑固定球閥結構外形尺寸

固定球閥典型機構及零部件組成圖

1－閥體；2－螺柱；3－螺母；4－O型圈；5－軸套；6－隔圈；7－閥桿；8－鍵；9－鍵；10－O型圈；11－墊片；12－壓蓋；
13－螺釘；14－O型圈；15－蝸輪蝸桿傳動裝置；16－球體；17－密封圈；18－O型圈；19－閥座；20－彈簧；21－墊片；
22－螺柱；23－螺母；24－閥蓋；25－下軸；26－O型圈；27－調整墊；28－下端蓋；29－螺釘
